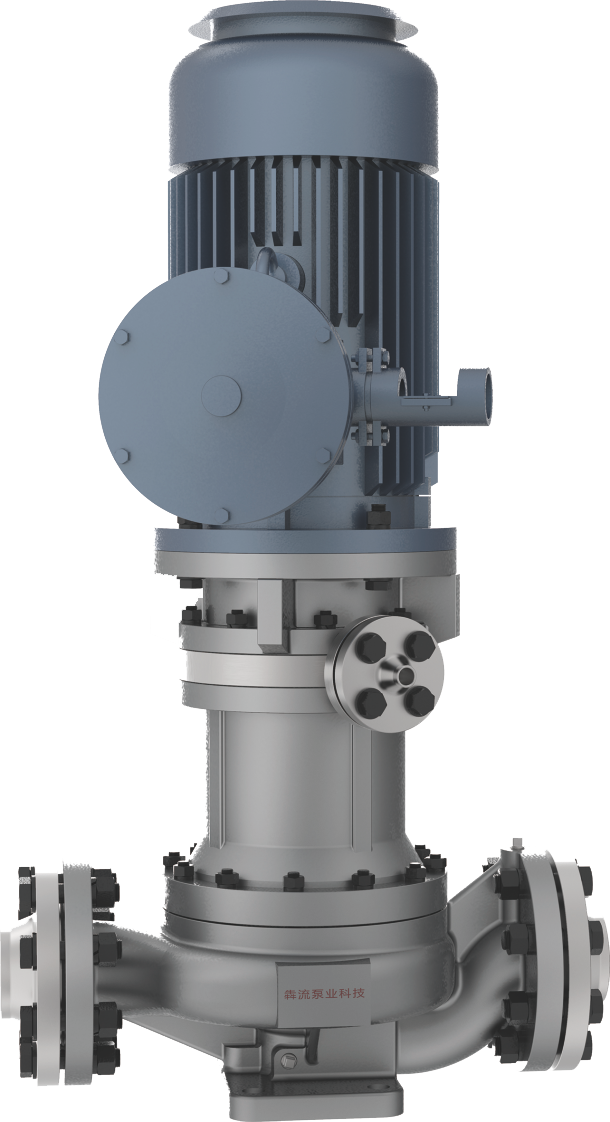

BMG系列立式磁力驅動離心泵

口徑： DN32~DN200

流量： 1.25~400m3/h

揚程： 8~125m

溫度： -90℃~250℃

壓力： 0~1.6MPa(高壓~42MPa）

功率： 0.55kW~132kW

材質： 304、316L、2205、904L、TC4、TA1、TA2、C-276等

領域：石油石化、精細化工、制藥、新能源等領域

在線留言用戶手冊

描述

性能參數表

產品描述

BMG系列立式磁力驅動離心泵是在立式管道泵基礎上設計的一種新型立式結構磁力泵，通過與磁力驅動的完美結合，達到無泄漏輸送液體的要求。

具有立式管道泵的優點：立式安裝，結構緊湊，空間占用面積??；進出口口徑相同，且在同一軸線上，可作為任意管道的一部分，安裝方便；管道內輸送介質為增壓，可直接替換原有立式管道泵，方便用戶更換。

傳統立式磁力泵由于內轉子重量的影響導致其軸向力大，軸向力平衡技術難度大，我們通過技術優化設計克服了這一難題，采用了特殊的軸向力平衡方案，利用泵在運轉過程中內轉子處于浮動狀態，推力軸承力幾乎為零，保證了泵的整體使用壽命。

傳統立式磁力泵不能充分排氣，在啟動和運行過程中會造成泵的短時間干轉，長期運行容易造成磁力泵內部零件燒壞等設備故障。BMG系列立式磁力驅動離心泵的磁力驅動部件結構經過巧妙的重新設計，可以完全排空泵腔內的氣體，使抽送介質充分充滿泵腔。

設計特點

全密封、無泄漏、無污染；

CFD設計水力部件，流道寬、效率高、汽蝕性能好、徑向力小；

過流部件采用精鑄模具和硅溶膠中溫蠟鑄造工藝。尺寸精確，流道清新潔凈，效率高。

選用高性能耐高溫稀土永磁材料，保證足夠的磁扭矩；

整泵只需1-2個密封圈，確保最佳安全性；

低渦流隔離套設計，泵效率更高；

可選用直聯電機或聯軸器結構；

多種循環方式，自循環、副葉輪強制循環、副葉輪壓力循環及外循環等，滿足不同工況介質輸送；

當工況需要時可增加冷卻或加熱保溫夾套結構；

可選用普通Y、YB系列三相電機、直流電機及永磁電機；

性能范圍

口徑:DN32~DN200

流量:1.25~400m³/h

揚程:8~125m

溫度:-90℃~120℃

壓力:0~1.6MPa(高壓~42MPa)

轉向:電動機方向順時針旋轉

功率:0.55kW~132kW

材質:304、316L、2205、904L、TC4、TA1、TA2、C-276、HB2、HB3等

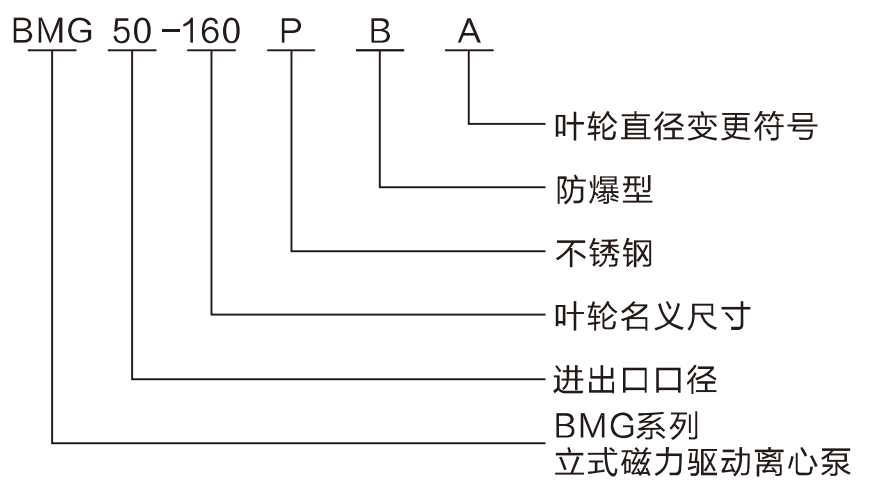

型號意義

性能參數

標準性能表：								（原動機轉速n=1450r/min）
泵型號 Type	入口 (mm)	出口 (mm)	葉輪名義直徑	流量Q		揚程 H(m)	效率 η(%)	軸功率 (kW)	汽蝕余量 NPSHr(m)	電機型號功率(kW)&比重(g/cm3)
泵型號 Type	入口 (mm)	出口 (mm)	葉輪名義直徑	m3/h	L/s	揚程 H(m)	效率 η(%)	軸功率 (kW)	汽蝕余量 NPSHr(m)	1	1.35	1.84
BMG32-125	32	20	125	2	0.56	5	36	0.08	2.0	0.55	0.75	1.1
BMG32-160	32	20	160	2	0.56	8	33	0.13	2.0	0.55	0.75	1.1
BMG40-125	40	25	125	4	1.11	5	35	0.16	2.0	0.55	0.75	1.1
BMG40-160	40	25	160	4	1.11	8	32	0.27	2.0	0.75	1.1	1.5
BMG40-200	40	25	200	4	1.11	12.5	25	0.54	2.0	1.1	1.5	2.2
BMG50-125	50	32	125	6.3	1.75	5	34	0.25	2.0	0.55	0.75	1.1
BMG50-160	50	32	160	6.3	1.75	8	31	0.44	2.0	0.75	1.1	1.5
BMG50-200	50	32	200	6.3	1.75	12.5	24	0.89	2.0	1.5	2.2	3
BMG50-250	50	32	250	6.3	1.75	20	19	1.81	2.0	3	4	5.5
BMG65-125	65	50	125	12.5	3.47	5	41	0.42	2.0	0.75	1.1	1.5
BMG65-160	65	50	160	12.5	3.47	8	36	0.76	2.0	1.5	2.2	3
BMG65-200	65	40	200	12.5	3.47	12.5	31	1.37	2.0	2.2	3	4
BMG65-250	65	40	250	12.5	3.47	20	26	2.62	2.0	4	5.5	7.5
BMG65-315	65	40	315	12.5	3.47	32	21	5.19	2.5	7.5	11	15
BMG80-125	80	65	125	25	6.94	5	47	0.72	2.5	1.5	2.2	3
BMG80-160	80	65	160	25	6.94	8	45	1.21	2.5	2.2	3	4
BMG80-200	80	65	200	25	6.94	12.5	41	2.08	2.5	4	5.5	7.5
BMG80-250	80	65	250	25	6.94	20	37	3.68	2.5	5.5	7.5	11
BMG80-315	80	65	315	25	6.94	32	31	7.03	2.5	11	15	18.5
BMG100-125	100	80	125	50	13.89	5	55	1.24	2.5	2.2	3	4
BMG100-160	100	80	160	50	13.89	8	53	2.06	2.5	3	4	5.5
BMG100-200	100	80	200	50	13.89	12.5	51	3.34	2.5	5.5	7.5	11
BMG100-250	100	80	250	50	13.89	20	47	5.80	2.5	11	15	18.5
BMG100-315	100	80	315	50	13.89	32	43	10.14	2.5	15	18.5	22
BMG125-200	125	100	200	100	27.78	12.5	59	5.77	2.8	7.5	11	15
BMG125-250	125	100	250	100	27.78	20	53	10.28	2.8	15	18.5	22
BMG125-315	125	100	315	100	27.78	32	49	17.79	2.8	22	30	37
BMG125-400	125	100	400	100	27.78	50	43	31.68	2.8	37	45	55
BMG150-250	150	125	250	200	55.56	20	65	16.76	2.8	22	30	37
BMG150-315	150	125	315	200	55.56	32	63	27.67	2.8	37	45	55
BMG150-400	150	125	400	200	55.56	50	58	46.97	2.8	55	75	90
BMG200-250	200	150	250	400	111.11	20	67	32.53	3.2	45	55	75
BMG200-315	200	150	315	400	111.11	32	65	53.64	3.5	75	90	110
BMG200-400	200	150	400	400	111.11	50	63	86.48	3.8	110	132	160

標準性能表：								（原動機轉速n=2900r/min）
泵型號	吸入口直徑	排出口直徑	葉輪名義直徑	流量Q		揚程 H(m)	效率 η(%)	軸功率 (kW)	汽蝕余量 NPSHr(m)	電機型號功率(kW)&介質比重(g/cm3)
泵型號	吸入口直徑	排出口直徑	葉輪名義直徑	m3/h	L/s					1	1.35	1.84
BMG32-125	32	20	125	3.2	0.89	20	28	0.62	2.0	1.5	2.2	3
BMG32-160	32	20	160	3.2	0.89	32	25	1.12	2.0	2.2	3	4
BMG40-125	40	25	125	6.3	1.75	20	35	0.98	2.0	2.2	3	4
BMG40-160	40	25	160	6.3	1.75	32	31	1.77	2.0	3	4	5.5
BMG40-200	40	25	200	6.3	1.75	50	25	3.43	2.0	5.5	7.5	11
BMG50-125	50	32	125	12.5	3.47	20	42	1.62	2.0	3	4	5.5
BMG50-160	50	32	160	12.5	3.47	32	39	2.79	2.0	4	5.5	7.5
BMG50-200	50	32	200	12.5	3.47	50	31	5.49	2.0	7.5	11	15
BMG50-250	50	32	250	12.5	3.47	80	25	10.90	2.0	15	18.5	22
BMG65-125	65	50	125	25	6.94	20	51	2.67	2.0	4	5.5	7.5
BMG65-160	65	50	160	25	6.94	32	45	4.84	2.0	7.5	11	15
BMG65-200	65	40	200	25	6.94	50	40	8.51	2.0	11	15	18.5
BMG65-250	65	40	250	25	6.94	80	37	14.72	2.0	18.5	22	30
BMG65-315	65	40	315	25	6.94	125	27	31.53	2.4	37	45	55
BMG80-125	80	65	125	50	13.89	20	57	4.78	3.0	7.5	11	15
BMG80-160	80	65	160	50	13.89	32	55	7.92	2.4	11	15	18.5
BMG80-200	80	50	200	50	13.89	50	50	13.62	2.4	18.5	22	30
BMG80-250	80	50	250	50	13.89	80	45	24.21	2.4	30	37	45
BMG80-315	80	50	315	50	13.89	125	40	42.56	2.4	55	75	90
BMG100-125	100	80	125	100	27.78	20	61	8.93	4.5	11	15	18.5
BMG100-160	100	80	160	100	27.78	32	61	14.29	4.3	18.5	22	30
BMG100-200	100	65	200	100	27.78	50	60	22.70	3.9	30	37	45
BMG100-250	100	65	250	100	27.78	80	56	38.92	3.6	55	75	90
BMG100-315	100	65	315	100	27.78	125	50	68.10	3.2	90	110	132
BMG125-200	125	100	200	200	55.56	50	65	41.91	5.0	55	75	90
BMG125-250	125	100	250	200	55.56	80	63	69.18	4.5	90	110	132
BMG125-315	125	100	315	200	55.56	125	58	117.42	4.5	160	200	250
